DDR2、DDR3布線規則

DDR2信號分組

1 數據信號組DQ、DQS、DM，其中每個字節又是內部的一個信
道LANE組，如DQ0~DQ7,LDQS,LDQS#,LDM為一個信號組。
2 地址和命令信號組，包括BA[],ADDR[],RAS#,CAS#,WE#
3 控制信號組，包括CS#,CKE,ODT
4 時鐘信號組，包括CK,CK#

如32位DDR2有4個Lane，如第一個Lane  DQ0~DQ7，則只是Lane內部可以調換。

1. 本規則內部所說的數據線包括：數據線DQ0-63，DQS/DQSB，DM，時鐘線CLK/CLKB

2. 本規則內部所說的地址線包括：地址線A0-A15，BA0-2，CS/WE/RAS/CAS，CKE、ODT等除去數據線以外的其他信號。

3. CPU到DDR顆粒的信號分布，可以分成T型、L型和F型走線。

4. 數據線Lane和對應的芯片的地址線之間的間距差異，控制在200mil以內(只是DDR2，DDR3要控制在1mil以內)。注意：地址線長度指的是CPU到芯片的走線長度，不算走向其他芯片的連線長度。

5. Lane內部間距差異在1mil以內。同一個lane同時走過孔和同一層走線。

6. Lane內部的數據線之間可以在DDR芯片端調整數據的分布。注意，只是Lane內部可以調換，Lane之間不可以隨意換線。

7. 時鐘線長度要在數據線和對應芯片的地址線的中間位置。

8. 時鐘差分對之間差別在1mil以內。

9. 地址線的走線要方向一致

10. Vref在芯片管腳處一定要加電源濾波1uF電容

11. VDDR/VTT/Vref一定要走電源層。

最近忙于一塊以CycloneIII為核心主控芯片的六層板設計，開發環境是Capture+Allegro+CAM350，從原理圖修改到PCB的布局、布線這整個過程中我遇到了相當多的問題，值得慶幸的是有一些問題的解決倒是可以說是一勞永逸，比較典型的就是DDR2的布局與布線。之前對DDR2的原理與板級布線非常的陌生，導致剛開始布線時走了很多彎路，折騰了好幾天才解決。由于DDR2布線的嚴格要求，整個布線思路也是更新了若干次，不過現在看來，今后若再布DDR的線會效率更高的。其實兩個星期之前DDR2的布線就完成了，只是一直沒有找到時間寫這篇文章，今天上午特意花點時間寫了這些文字、截了幾個圖，和網友分享一下。

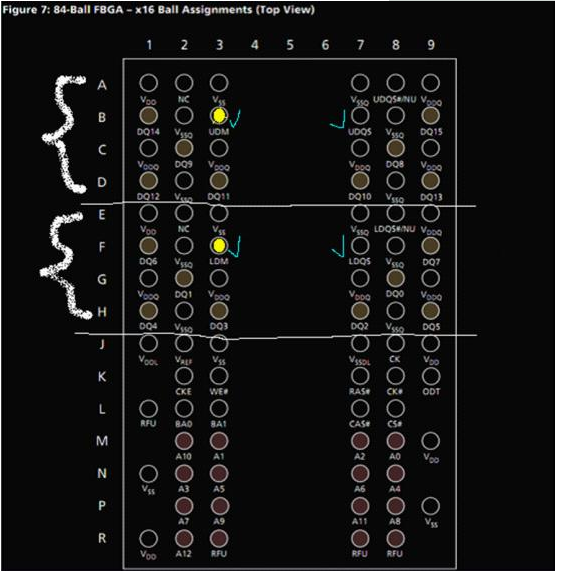

　　布線結束后，我深刻的體會到，對于DDR2的布局、布線來說，最關鍵的就是要非常地熟悉DDR2中DQ、DM、DQS和FPGA芯片中DQ/DQS Pins的分布情況，為了更直白的說明這個問題，咱們來看圖說話，

　　解析：考慮到DDR2走高速信號時的信號完整性質量，首先要滿足最基本的布線要求（還有信號線的等長）：

　　（1）DQ［0:7］、DM0、DQS0這10根信號線要在同一層；

　　（2）DQ［8:15］、DM1、DQS1這10根信號線要在同一層；

　　（3）DQ［16:23］、DM2、DQS2這10根信號線要在同一層；

　　（4）DQ［24:31］、DM3、DQS3這10根信號線要在同一層；

　　其中（1）和（3）可以在同一層（如S1）實現順利布線，而（0）和（2）可以在同一層（如S2）實現順利布線。

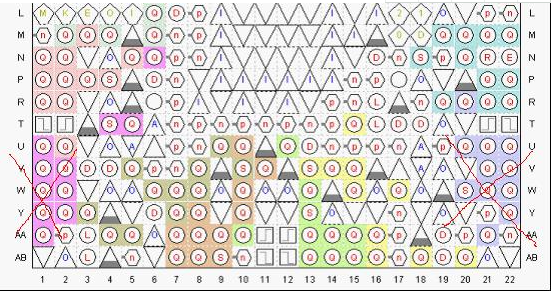

　　上面這個圖中我特意用筆把所有Pins的分布情況給大致分割了一下，這樣看起來會一目了然。布線時應該把上面一個部分（即A、B、C、D）里面的DQ、DM、DQS總共10根信號線作為一個單元，對應FPGA芯片里特定的一個PIN區域，下面E、F、G、H這個部分也是類似的。不過布線時還應該注意的地方就是：FPGA里的那個所謂的“特定部分”中只有DQS這個Pin是固定不可被替代的，其他的9個Pins中DQ［n:n+7］和DM線是可以任意換序的，因為DQ和DM信號線所對應的Pins在FPGA芯片中是同一個電氣屬性的。這個相當關鍵，不然的話，會給布線帶來比較大的麻煩。關于那個“特定的部分”，我截個圖如下所示，不同的顏色即為一個“獨立的特定的區域”，

　　我布線時主要用的是下方中間四個“獨立的特定的區域”——用于兩個DDR2的布線需要，實現32位并行數據流。

　　畫這個板子時我設置的是六層結構（四個信號層+兩個參考層），布局、布線結束后的各信號層結果如下：

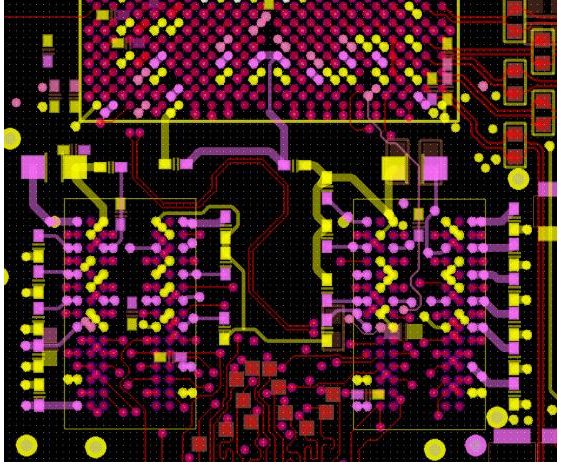

　　TOP LAYER：

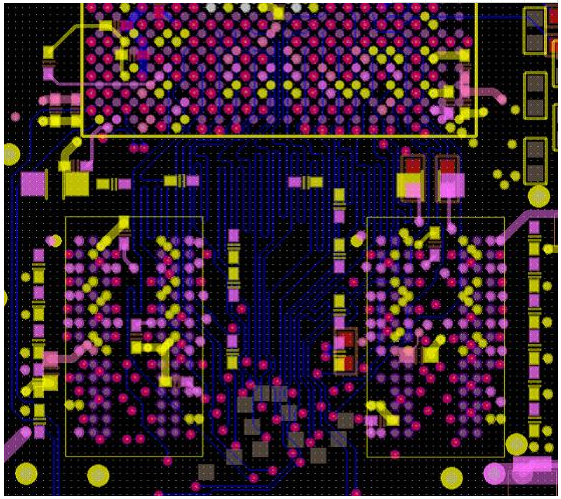

　　LAYER S1：

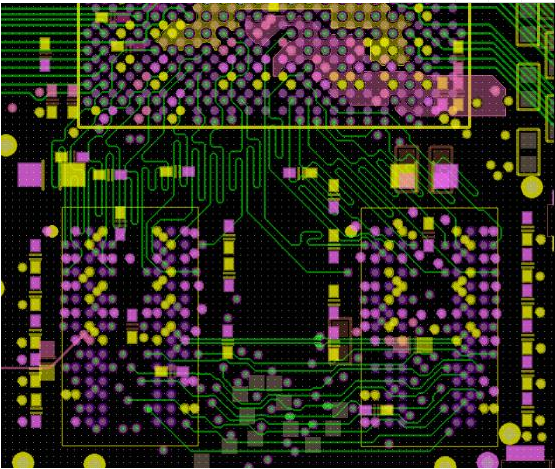

　　LAYER S2：

　　BOTTOM LAYER：

　　如今這整個板子的設計過程已經完全順利結束了！從開始的布局、布線一直到現在光繪文件的成功生成，確實體會到經驗的重要性，因為我之前從來沒有過六層板的設計經驗，很多問題都是第一次遇到，也是臨時自己思考或者和同事討論一起解決，整個過程算得上還是順利的。
