一般來說，4層pcb線路板早已能夠考慮PCB的一切正常運行，那么說白了6層、8層、10層事實上便是提升大量的電源電路層來提高PCB的電氣設備工作能力，也就是承受壓力工作能力。在同種樣式的PCB中，8層和10層PCB產生的特性差別，對平時用戶能夠忽略，可是針對技術專業CPU超頻游戲玩家來講，后面一種更能讓它們完成高些的頻率。

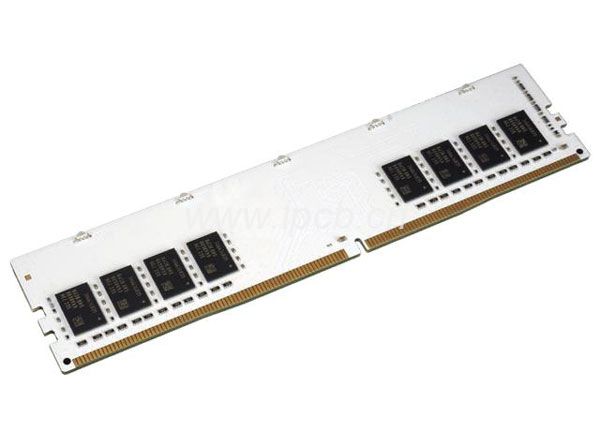

　　運行內存結構簡易，基礎由DRAMIC和PCB線路板構成。因而高中低端運行內存的差別，關鍵也反映在這里的二者上。

　　作為占有了運行內存絕大多數單位成本費的DRAMIC，其必要性當然無需多言。但在運行內存寥寥無幾的構件里，PCB線路板一樣對運行內存特性充分發揮著關鍵的功效。

　　如果我們注意一些高檔運行內存的寶貝詳情，常常會見到8層或是10層PCB那樣的叫法。那麼這一8層或是10層PCB代表什么意思?為何一說到8層乃至10層，就意味著著運行內存用材更高級、特性更強呢?我們今日就來剝開PCB線路板，看一看這一疊加層數究竟是什么含意。

　　PCB，全名PrintedCircuitBoard(pcb電路板)，是一種相近包裝印刷方法生產制造的線路板，事實上便是把長短不一、切切實實的電纜線變成了樹脂板的金屬材料布線，大幅度降低線纜的應用，節省了室內空間和耗能。

　　前邊說到，PCB線路板是一種相近包裝印刷方法生產制造的線路板，因此普遍的PCB全是多層黏合在一起，每一層都是有環氧樹脂絕緣層基鋼板和金屬材料電源電路層。

　　最基本的PCB分成4層，最上層和最下一層的電源電路是作用電源電路，布局最關鍵的電源電路和元器件，正中間雙層電源電路則是接地質構造和電源層。那樣益處是可以對電源線做出調整，還可以盡快屏蔽掉影響。

　　一般來說，4層早已能夠PCB的一切正常運行，那麼說白了的6層、8層、10層，事實上便是提升大量的電源電路層來提高PCB的電氣設備工作能力，也就是承受壓力工作能力。因此，PCB疊加層數的提升，代表著能夠 在內部設計方案出大量的電源電路。

　　針對運行內存而言，何時必須提升PCB的疊加層數呢?依照上邊常說，很顯著是在PCB的電氣設備太強過高的情況下。那運行內存PCB的電流電壓在什么時候最強?玩過CPU超頻的游戲玩家便會了解，運行內存假如要得到 更強的特性，就務必要給它充壓以提高運作頻率。因此，大家就不會太難下結論：運行內存能夠 高頻率或是CPU超頻應用的情況下。

　　現階段高檔內存條頻率一般往3600MHz發展，以便確保安全性和電氣設備平穩，8層PCB基礎是標準配置，一些乃至?xí)龅?0層。在同種樣式的PCB中，8層和10層PCB產生的特性差別，對平時用戶能夠忽略，可是針對技術專業CPU超頻游戲玩家來講，后面一種更能讓它們完成更高些的頻率。
