如何選擇高頻高速板材?主要考慮因素有哪些?
2020-07-09
瀏覽次數:1714
分享到:

  高頻高速板材怎么選擇?選擇時主要考慮的因素有哪些?本文詳細列出了諸多因素,選擇高頻高速板材時可根據這些因素來綜合考慮選擇。

  如何選擇高頻高速板材

  選擇PCB板材必須在滿足設計需求、可量產性、成本中間取得平衡點。簡單而言,設計需求包含電氣和結構可靠性這兩部分。通常在設計非常高速的PCB板子(大于GHz的頻率)時這板材問題會比較重要。例如,現在常用的FR-4材質,在幾個GHz的頻率時的介質損Df(Dielectricloss)會很大,可能就不適用。

  舉例來說,10Gb/S高速數字信號是方波,它可以看作是不同頻率的正弦波信號的疊加。因此10Gb/S包含許多不同頻率信號:5Ghz的基波信號、3階15GHz、5階25GHz、7階35GHz信號等。保持?jǐn)?shù)字信號的完整性以及上下沿的陡峭程度和射頻微波(數字信號的高頻諧波部分達到了微波頻段)的低損耗低失真?zhèn)鬏斠粯印R虼耍谥T多方面,高速數字電路PCB選材和射頻微波電路的需求類似。

  在實際的工程操作中,高頻板材的選擇看似簡單但需要考慮的因素還是非常多的,通過本文的介紹,作為PCB設計工程師或者高速項目負責人,對板材的特性及選擇有一定的了解。了解板材電性能、熱性能、可靠性等。并合理使用層疊,設計出一塊可靠性高、加工性好的產品,各種因素的考量達到最佳化。

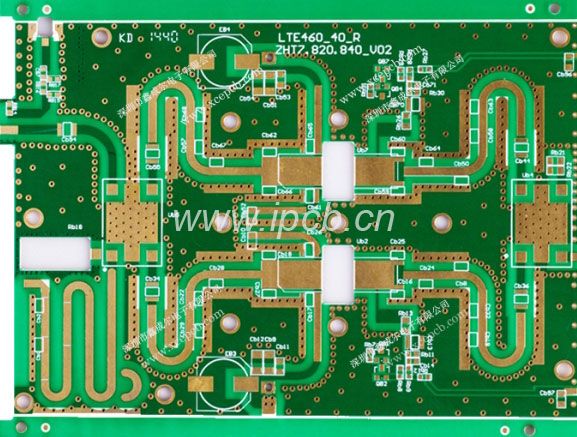

pcb羅杰斯高頻板

  選擇合適板材的主要考慮因素

  1、可制造性

  比如多次壓合性能如何、溫度性能等、耐CAF/耐熱性及機械韌(粘)性(可靠性好)、防火等級。

  2、與產品匹配的各種性能

  低損耗,穩定的Dk/Df參數,低色散,隨頻率及環境變化系數小,材料厚度及膠含量公差小(阻抗控制好),如果走線較長,考慮低粗糙度銅箔。另外一點,高速電路的設計前期都需要仿真,仿真結果是設計的參考標準。“興森科技-安捷倫(高速/射頻)聯合實驗室”解決了仿真結果和測試不一致的業績難題,做過大量的仿真和實際測試閉環驗證,通過獨有方法能做到仿真和實測一致。

  3、材料的可及時獲得性

  很多高頻板材采購周期非常長,甚至2-3個月;除常規高頻板材RO4350有庫存,很多高頻板都需要客戶提供。因此,高頻板材需要和廠家提前溝通好,盡早備料。

  4、成本因素

  看產品的價格敏感程度,是消費類產品,還是通訊、醫療、工業、軍工類的應用。

  5、法律法規的適用性等

  要與不同國家環保法規相融合,滿足RoHS及無鹵素等要求。

  以上各個因素中,高速數字電路運行速度是PCB選擇考慮的主要因素,電路的速率越高,所選PCBDf值就應該越小。具有中,低損耗的電路板材將適合10Gb/S的數字電路;具有更低損耗的板材適用25Gb/s的數字電路;具有超低損耗板材將適應更快的高速數字電路,其速率可以為50Gb/s或者更高。

  從材料Df看:

  Df介于0.01~0.005電路板材適合上限為10Gb/S數字電路;

  Df介于0.005~0.003電路板材適合上限為25Gb/S數字電路;

  Df不超過0.0015的電路板材適合50Gb/S甚至更高速數字電路。

  以上綜述了如何選擇高頻高速板材以及設計注意事項,實際應用還要根據具體案例具體分析。
