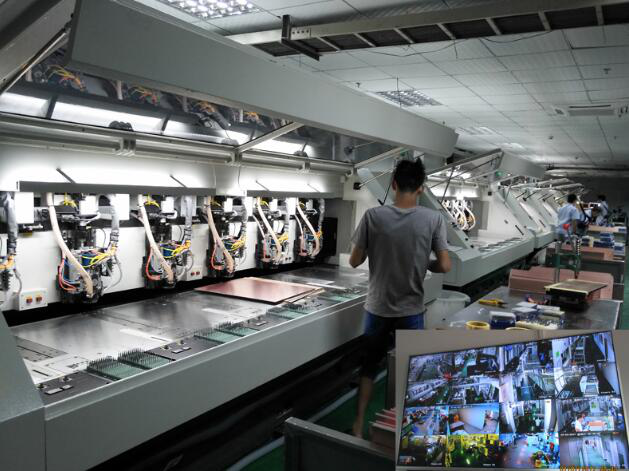

深圳愛彼電路股份有限公司是一家專業生產印制線路板的企業。公司先后通過ISO9001、ISO14001、TS16949、UL美國保險商實驗室（E232205）等認證，并從美國、日本、以色列及港臺等我國和地區引進先進的自動化生產設備和頂端的精密檢測儀器，為形成規模產能和高技術的產品品質提供了強有力的保障。

布線布線的原則如下：(1)輸入輸出端用的導線應盡量避免相鄰平行。較好加線間地線，以免發生反饋藕合。(2)印制攝導線的較小寬度主要由導線與絕緣基扳間的粘附強度和流過它們的電流值決定。當銅箔厚度為0.05mm、寬度為1~15mm時.通過2A的電流，溫度不會高于3℃，因此.導線寬度為1.5mm可滿足要求。對于集成電路，尤其是數字電路，通常選0.02~0.3mm導線寬度。當然，只要允許，還是盡可能用寬線.尤其是電源線和地線。導線的較小間距主要由較壞情況下的線間絕緣電阻和擊穿電壓決定。對于集成電路，尤其是數字電路，只要工藝允許，可使間距小至5~8mm。

電路板生產過程中的幾種特殊電鍍方法：在電路板生產中有幾種特殊的電鍍方法，是指排式電鍍設備、通孔電鍍、卷輪連動式選擇鍍、刷鍍，本文為大家詳細介紹這四種特殊方法。指排式電鍍設備，在電鍍中常常需要將稀有金屬鍍在板邊連接器、板邊突出接點或金手指上以提供較低的接觸電阻和較高的耐磨性，該技術稱為指排式電鍍或突出部分電鍍。

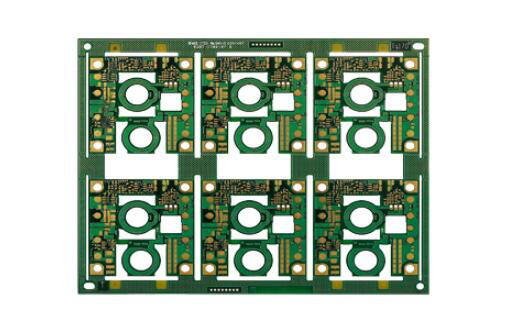

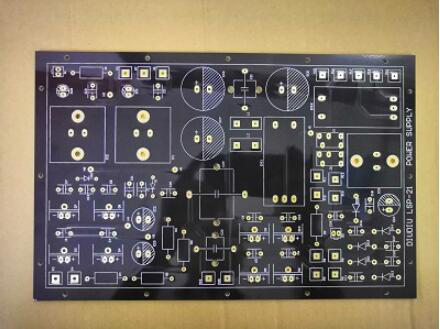

產品種類涵蓋：雙面/多層線路板、微波高頻印制板、盲/埋孔高密度互連技術（HDI）板及特種印制板，被廣泛用于汽車通訊、顯示、數碼電子工業控制及軍工電子等領域。公司目前擁有的終端客戶有中興通訊、華為、創維、利亞德、盈趣科技、同維、科陸電子、騰達等多家國內外知名企業。

然而，當電路板外形需要適應具有高度限制的復雜外殼時，對于PCB設計人員來說就沒那么容易了，因?yàn)檫@些工具中的功能與機械CAD系統的功能并不一樣。圖2中所示的復雜電路板主要用于防爆外殼，因此受到諸多機械限制。想要在EDA工具中重建此信息可能需要很長時間而且并不具有成效。因?yàn)椋瑱C(jī)械工程師很有可能已經創建了PCB設計人員所需的外殼、電路板外形、安裝孔位置和高度限制。

對于可調元件如電位器、微動開關等器件要考慮調節方式和調節位置。如果采用機內調節，那么應該放在線路板邊易于調試的地方；如果為機外調節，那么應該注意與機箱面板調節旋鈕的配合問題。在我們的產品中各個印制電路板是以插件的形式安裝的，所以對于電位器、復歸按鈕等特殊元件放在板邊易于接觸的地方。考慮器件之間的相互位置，特別是采用座式安裝的器件（如PLCC封裝座），避免安裝矛盾。貼片元件的間距如果可能應該盡量大。

深圳愛彼電路股份有限公司一直致力于印制電路板的研發制造，秉承“顧客至上、誠信為本”、團結奉獻、拼搏進取的經營理念，不斷加深與客戶更廣泛、更持久的合作；始終以客戶的要求作為一切工作的出發點，持續改善，以好的品質和服務回饋各客戶。

未來，深圳愛彼電路股份有限公司將向著綠色智能、快速、制造的道路發展。帶著“推動電子科技創新發展”的使命，堅持“以顧客為中心，全員參與，共贏發展；以市場為導向，創造精品，持續創新”的核心價值觀，去實現“成為世界一流的PCB生產商”的愿景。

銅線布線過程制作的第一步是建立出零件間聯機的布線。我們采用負片轉印方式將工作底片表現在金屬導體上。這項技巧是將整個表面鋪上一層薄薄的銅箔，并且把多余的部份給肖除。追加式轉印是另一種比較少人使用的方式，這是只在需要的地方敷上銅線的方法，不過我們在這里就不多談了。正光阻劑是由感光劑制成的，它在照明下會溶解。有很多方式可以處理銅表面的光阻劑，不過較普遍的方式，是將它加熱，并在含有光阻劑的表面上滾動。它也可以用液態的方式噴在上頭，不過干膜式提供比較高的分辨率，也可以制作出比較細的導線。遮光罩只是一個制造中PCB層的模板。在PCB板上的光阻劑經過UV光暴光之前，覆蓋在上面的遮光罩可以防止部份區域的光阻劑不被暴光。這些被光阻劑蓋住的地方，將會變成布線。在光阻劑顯影之后，要蝕刻的其它的洛銅部份。蝕刻過程可以將板子浸到蝕刻溶劑中，或是將溶劑噴在板子上。一般用作蝕刻溶劑使用三氯化鐵等。蝕刻結束后將剩下的光阻劑去除掉。

選擇了合理的導線寬度主要是以為內順便電流在PCB電路板印制線條上所產生的沖擊干擾主要是由于印制導線的電感成分造成的，因此需要盡量的減少印制導線的電感量。采用了正確的布線策略此阿勇平等走線可以減少導線電感，但導線之間的互感和分布電容增加，如果布局能夠允許的話，建議至好是采用井字形網狀布線結構，具體的做法是印制板的一面橫向布線，另一面是縱向布線，然后在交叉孔處用金屬化孔相連。

電路板的布線、焊接技巧及注意事項，輸入端與輸出端的邊線應避免相鄰平行，以免產生反射的干擾。必要時應加地線隔離，兩相鄰層的布線要互相垂直，平行容易產生寄生耦合。電源、地線之間加上去耦電容。盡量加寬電源、地線寬度，至好是地線比電源線寬，它們的關系是：地線＞電源線＞信號線，通常信號線寬為：0.2～0.3mm，精細寬度可達0.05～0.07mm，電源線為1.2～2.5mm。
