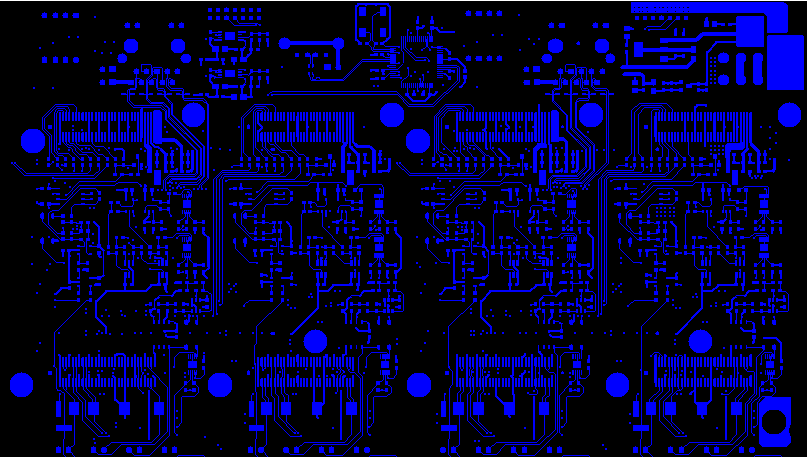

● 01 走線的方向扼制規則

在 PCB 布線時，相鄰層的走線方向成正交結構，防止將不一樣的信號線在相鄰層走成同一方向，以減損不不可缺少的層間篡擾。當 PCB 布線難免顯露出來平行布線時，應思索問題用地最簡單的面隔離各布線層，用地線隔離各信號線。

● 02 走線的開環查緝規則

在PCB布線時，為了防止布線萌生的“接收天線效應”，減損不不可缺少的干擾輻射和收繳，普通不準許顯露出來一端浮空的布線方式。

● 03 走線長度扼制規則

在預設時讓布線長度盡力短，以減損因為走線過長帶來的干擾問題。對驅動多個部件的事情狀況，應依據具體事情狀況表決認為合適而使用何種網絡拓撲結構。

● 04 阻抗般配查緝規則

同一網絡的布線寬度應維持完全一樣，線寬的變動會導致線路特別的性質阻抗的翹棱均，當傳道輸送的速度較高特殊情況萌生反射。在某些條件下，有可能沒有辦法防止線寬的變動，應當盡力減損半中腰不完全一樣局部的管用長度。

● 05 倒角規則

在PCB布線時,走線拐彎的拐角應防止預設成銳角和90度角方式,免得萌生不不可缺少的輻射；要求全部線與線的夾角應大于等于135°?在走線的確需求90度角拐角的事情狀況下,可以采取兩種改進辦法:一是將90°拐角成為兩個45°拐角;二是認為合適而使用圓角?

● 06 部件去耦規則

在印制版上增加不可缺少的去耦電容，濾除電源上的干擾信號，使電源信號牢穩。

● 07 3W規則

為了減損線間串?dāng)_，應保障線間距足夠大，當線核心間距不少于3倍線寬時，則可維持70百分之百的電場不相互干擾，稱為3W規則。

● 08 地線回路規則

環路最小規則，即信號線與其回路構成的環平面或物體表面的大小要盡有可能小，環平面或物體表面的大小越小，對外的輻射越少，收繳外界的干擾也越小。

● 09 屏蔽盡力照顧

對一點尤其關緊，頻率尤其高的信號，應當思索問題認為合適而使用銅軸電纜屏蔽結構預設，將要所布的線上下左右用地線隔離，并且還要思索問題好怎么樣管用的讓屏蔽地與實際地最簡單的面管用接合。

● 10 走線的諧振規則

主要針對高頻信號預設而言，即布線長度不能與其波長成平頭數倍關系，免得萌生諧振現象。

以上便是PCB線路板布線常用規則，你都掌握了嗎？
