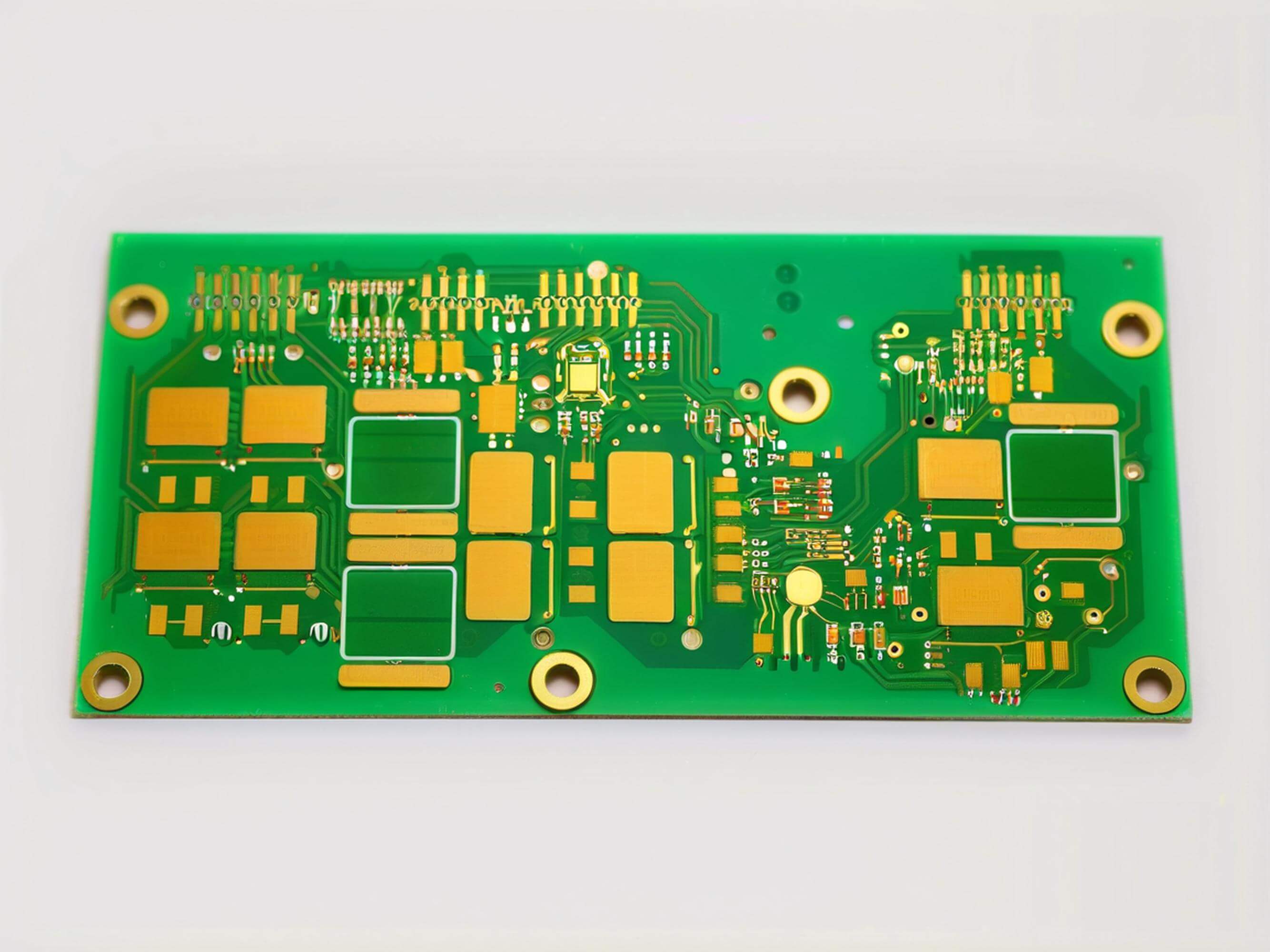

沉金板（化學沉金 PCB）因鍍層均勻、耐腐蝕性強，成為 5G 通信、汽車電子等高端領域的核心選擇。但生產中稍不注意，就可能出現鍍層發黑、結合力差等問題，直接影響產品合格率。某頭部 PCB 企業數據顯示，沉金工序的不良率占線路板總不良的 35%，其中 6 大問題最為典型 —— 本文從工藝本質拆解原因，提供可落地的根治方案。

問題 1：鍍層發黑（暗灰色無光澤）

現象：沉金后表面呈暗灰色，無正常金黃色光澤，嚴重時出現黑色斑點，影響外觀及焊接性能。

核心原因：

沉金液老化：金鹽濃度低于 5g/L 時，置換反應不完全，鍍層含鎳量超標（＞3%）；

雜質污染：銅離子濃度超過 100ppm，會與金離子競爭結合，形成黑色銅 - 金合金；

溫度異常：沉金槽溫度超過 95℃，導致金層結晶粗糙，反射率下降。

根治方案：

實時監控沉金液參數：金鹽濃度維持 8-10g/L，每周檢測銅離子含量，超過 80ppm 立即更換 1/3 槽液；

嚴格控溫：采用 PID 溫控系統，將溫度穩定在 85±2℃，避免局部過熱（加裝槽內攪拌器，轉速 300r/min）；

后處理優化：沉金后用 5% 稀硫酸浸洗 10 秒，去除表面氧化層，再用去離子水沖洗（電導率＜10μS/cm）。

問題 2：結合力差（膠帶測試脫落）

現象：用 3M 膠帶粘貼金層后快速剝離，出現局部金層脫落，嚴重時整片鍍層起皮。

核心原因：

前處理不足：基材銅面油污未除凈（接觸角＞30°），或微蝕深度不夠（＜0.5μm），導致金層附著面積不足；

沉鎳層問題：鎳層含磷量過高（＞10%）會變脆，或鎳層氧化（沉鎳后水洗不及時，暴露在空氣中超過 3 分鐘）；

沉金時間過長：金層厚度超過 8μm 時，內應力增大，易與鎳層剝離。

根治方案：

強化前處理：除油槽采用電解清洗（電流密度 2A/dm2），微蝕后銅面粗糙度 Ra 控制在 0.1-0.2μm（用激光共聚焦顯微鏡檢測）；

沉鎳后立即水洗：從沉鎳槽到沉金槽的轉移時間＜2 分鐘，中間用高壓噴淋（壓力 0.2MPa）沖洗；

控制金層厚度：根據需求設定 3-5μm（通過 X 射線測厚儀在線監測，每小時記錄一次數據）。

問題 3：金層厚度不均（偏差＞20%）

現象：同一塊板上金層厚度差異大，邊緣比中心厚 30% 以上，導致焊接時局部過熱或虛焊。

核心原因：

沉金槽攪拌不均：角落區域液體流動慢，金離子補充不足，形成 “濃度梯度”；

掛具設計不合理：板材堆疊過密，遮擋區域金離子難以到達；

電流分布不均：若采用輔助陽極，陽極位置偏移會導致電流集中在板邊緣。

根治方案：

優化攪拌系統：采用底部 + 側面雙循環攪拌，流量控制在 20L/min，確保槽內金離子濃度差＜5%；

改進掛具：采用 “梅花狀” 掛架，板材間距≥5cm，邊緣區域加裝導流板；

動態調整：每 2 小時用便攜式測厚儀檢測板件不同位置（至少 5 點），厚度偏差超 15% 時，調整掛具角度或攪拌速度。

問題 4：針孔與麻點（表面微小孔洞）

現象：金層表面出現針尖大小的孔洞或密密麻麻的麻點，易藏污納垢，降低耐腐蝕性。

核心原因：

槽液有雜質：沉金液中懸浮顆粒（＞1μm）附著在板面，導致局部無法沉積金層；

氣泡殘留：攪拌不足或板材入槽角度不當，表面附著氣泡（尤其是盲孔、凹槽處）；

前處理酸洗過度：微蝕后用強酸清洗，導致銅面出現微小坑洼，沉金時無法填平。

根治方案：

過濾系統升級：沉金槽加裝 1μm 精度濾芯，每 8 小時更換一次，同時槽底加裝磁性分離器（吸附金屬顆粒）；

入槽方式優化：板材以 30° 傾角緩慢入槽，入槽后先靜置 10 秒再啟動攪拌，排出表面氣泡；

微蝕參數控制：采用過硫酸鈉微蝕液（濃度 80g/L），時間控制在 60-90 秒，避免銅面過度腐蝕。

問題 5：耐焊性差（焊接后起泡）

現象：經過 260℃回流焊后，金層與基材間出現氣泡，或焊點出現裂紋。

核心原因：

金層過厚：超過 5μm 時，焊接過程中會形成 “金 - 錫合金脆化層”（AuSn?），導致焊點脆性增加；

鎳層氧化：沉鎳后未及時沉金，鎳層表面生成氧化鎳（NiO），焊接時無法與錫浸潤；

殘留有機物：沉金后清洗不徹底，板面殘留的有機污染物（如沉金液中的添加劑）在高溫下揮發，形成氣泡。

根治方案：

控制金層厚度：常規產品金厚 3-5μm，高頻焊接場景（如汽車電子）控制在 2-3μm；

鎳層保護：沉鎳后 30 秒內進入沉金槽，或采用 “鎳 - 金” 聯機生產線，避免中間暴露；

清洗強化：沉金后增加超聲波清洗（頻率 40kHz，時間 2 分鐘），確保板面水膜連續（水滴測試無破裂）。

問題 6：金面氧化（儲存后變色）

現象：沉金板儲存 1 個月后，表面出現淡黃色或棕褐色氧化斑，影響導電性能。

核心原因：

儲存環境濕度高：相對濕度＞60% 時，金層表面吸附水汽，加速微氧化；

殘留鹽分：清洗后板面殘留氯離子（＞50ppm），形成電化學腐蝕；

金層純度不足：沉金液中雜質金屬（如鐵、鋅）超標，形成微電池效應，導致局部氧化。

根治方案：

儲存條件控制：采用真空包裝（真空度＜-0.09MPa），內置干燥劑（含水量＜3%），儲存環境溫度 23±2℃、濕度＜50%；

終洗升級：最后一道清洗用去離子水（電阻＞18MΩ?cm），并經熱風干燥（溫度 80℃，時間 5 分鐘）；

鍍層優化：在金層表面鍍一層 0.1μm 厚的鈀（Pd），形成鈍化層，將抗氧化時間從 1 個月延長至 6 個月。

沉金板質量控制的 3 個關鍵原則

參數可視化：將金鹽濃度、溫度、pH 值等關鍵參數接入 MES 系統，實時預警（偏差超 5% 立即停機）；

全流程追溯：每批板記錄沉金時間、槽液批次、檢測數據，出現問題可快速定位環節；

定期驗證：每周進行 “極限測試”（如 260℃焊接 3 次、鹽霧測試 96 小時），提前暴露潛在風險。

沉金板的質量控制，本質是對 “化學置換平衡” 的精準把控 —— 從基材前處理到最終儲存，每個環節的微小偏差都可能被放大為致命缺陷。掌握這些根治方案，不僅能將不良率降低至 5% 以下，更能讓沉金板在高端領域的可靠性優勢充分釋放。
