汽車電子 PCB 生產全流程技術解析:車規級電路板高可靠性制造工藝與量產實踐
2025-06-24
瀏覽次數:154
分享到:

在新能源汽車與智能駕駛技術爆發的浪潮中,汽車電子PCB生產已從傳統電路板制造躍升為關乎行車安全的核心技術。面對引擎艙150℃高溫、顛簸路況10G振動沖擊、潮濕鹽霧腐蝕等極端環境,車規級PCB必須通過零缺陷制造、三重可靠性驗證及全流程溯源,才能滿足ISO 26262功能安全與AEC-Q100認證的嚴苛標準。

毫米波雷達PCB混壓結構:RO4835?+FR4層壓實現Dk=2.55@10GHz與相位一致性

一、車規VS消費電子:11項生死指標差異

汽車電子PCB與消費級產品的本質差異在于失效代價。下表揭示關鍵指標對比:

性能維度

消費電子PCB

車規級PCB

技術實現方案

溫度耐受

-20℃~105℃

-40℃~150℃

高Tg材料(>170℃)+銅厚≥70μm

振動可靠性

5G加速度

10G加速度

加強焊盤設計+灌封膠填充

壽命要求

3~5年

15年以上

沉金+OSP復合表面處理

缺陷容忍率

500ppm

≤0.1ppm

AOI+AXI+飛針全檢

耐腐蝕等級

48h中性鹽霧

1000h酸性鹽霧

超厚阻焊(>40μm)+納米涂層

BMS金屬基板散熱方案:鋁基板導熱>8W/mK承載200A電流

二、材料革命:5大核心基材決勝智能駕駛

高頻雷達板、BMS控制板、域控制器三大核心部件對PCB基材提出顛覆性需求:

毫米波雷達板:PTFE混壓工藝
77GHz雷達要求信號損耗<0.2dB/inch,采用
羅杰斯RO4835+FR4混壓結構

高頻區:介電常數2.55±0.05 @10GHz

銅箔粗糙度≤0.8μm (HVLP銅)

層偏≤50μm確保相位一致性

域控制器HDI板:0.1mm激光微孔+3μm線寬實現任意層互連

電池管理系統:高導熱金屬基板
解決IGBT模塊散熱痛點:

鋁基板導熱系數≥8W/(m·K)

絕緣層耐壓>4kV

銅厚2oz起,承載200A電流

智能座艙:HDI任意層互連
域控制器需0.1mm微孔+3/3μm線寬:

激光鉆孔精度±10μm

填孔電鍍凹陷<15μm

阻抗控制±5%

三、工藝生死線:車規PCB生產的8大關鍵控制點

? 智能制造系統

MES全流程追溯:每片PCB綁定唯一ID,記錄217項工藝參數

環境監控:溫濕度波動≤±2%,潔凈度ISO Class 6

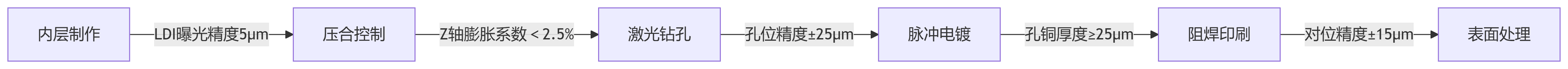

? 精密加工技術


? 可靠性驗證矩陣

三溫測試:-40℃→25℃→125℃ 循環1000次

CAF測試:85℃/85%RH條件下1000h耐離子遷移

機械沖擊:50G加速度,半正弦波沖擊11ms

800V平臺陶瓷基板:AlN材料實現>5kV絕緣與8mm爬電距離

四、認證體系:進入車企供應鏈的通行證

汽車電子PCB必須跨越三重認證壁壘:

材料認證

UL 94 V-0阻燃

IPC-4101E/126標準

工藝認證

IATF 16949體系

VDA 6.3過程審核

產品認證

AEC-Q100可靠性測試

ISO 16750環境試驗

汽車PCB智能制造:MES全流程追溯與環境溫濕度精密控制

五、未來戰場:800V平臺與SiC器件的PCB技術變革

隨著電動車800V高壓平臺普及,PCB面臨新挑戰:
-
絕緣耐壓:層間耐壓>5kV(傳統3kV)
-
爬電距離:>8.0mm(常規設計3.2mm)
-
熱管理革新:采用陶瓷基板(AlN)替代FR4,導熱率提升15倍

汽車電子PCB生產正從單一部件制造升級為智能汽車的“神經系統工程”。當自動駕駛邁向L4級,99.999%可靠性的電路板將成為安全底座的鋼鐵基石。
