在電子制造中，PCB 焊接缺陷是導致產品失效的主要根源。這些缺陷不僅影響產品可靠性，還可能導致高昂的返工成本。根據 IPC-A-610 標準，焊接缺陷占電子組裝失效的 60% 以上。
本文針對虛焊、橋連、立碑、空洞和冷焊五大高頻問題，提供從失效機理到量化解決方案的全流程修復指南，助力企業通過科學工藝優化與檢測技術，顯著提升焊點質量，降低百萬分率缺陷（DPPM）。
虛焊占焊接故障的 42%（IPC-7095 數據），主要表現為焊點潤濕不全，電氣連接不穩定甚至斷開。
? 焊盤表面氧化層厚度＞0.3μm；
? 回流焊峰值溫度＜220℃；
? 助焊劑活性不足，導致錫鉛合金無法形成有效的金屬間化合物（IMC）層。
危害：影響信號傳輸，可能在振動或熱循環中引發斷裂。
1. 工藝優化：采用氮?dú)獗Ｗo(hù)回流焊，控制氧氣濃度＜1500ppm，降低氧化風險。
2. 來料控制：焊前對 PCB 進行 120℃烘烤 2 小時（符合 MSL3 標準），去除濕氣并活化焊盤。
3. 檢測方法：優先使用 X 射線檢測（AXI）結合電測試，確保焊點內部連接完整。
橋連指相鄰引腳或焊盤間因焊料過量或塌陷形成短路，常見于高密度 SMT 封裝（如 QFN、0.4mm 間距 BGA）。
? 鋼網開口寬厚比不合理（＜1.5，違反 IPC-7525 標準）；
? 回流焊過程中焊膏流動過度。
1. 鋼網設計：當引腳間距為 0.5mm 時，鋼網開口寬度控制在 0.23mm，厚度保持在 0.1-0.15mm。
2. 回流焊參數：預熱區溫度斜率控制在 1-2℃/s，避免焊膏過早流動。
3. 檢測方法：光學檢測（AOI）可快速識別橋連，檢測率達 90% 以上，適合產線實時監控。
立碑現象指貼片元件（如電阻、電容）一端翹起，形似 “墓碑”，常見于 0402、0201 等小型元件。
? 元件兩端焊盤熱容差異＞15%，導致焊接時受熱不均；
? 回流焊風速過高（＞1m/s）。
1. 焊盤設計：確保兩端焊盤對稱，熱容差＜10%，避免熱量集中。
2. 回流焊優化：升溫斜率控制在≤2℃/s，熱風速度＜1m/s，減少元件移位。
3. 檢測方法：AOI 可高效識別立碑，建議結合 3D 輪廓掃描提高精度。
空洞是指 BGA 或 QFN 焊點內部因助焊劑揮發氣體積聚形成的空隙，可能削弱機械強度并引發熱疲勞斷裂。空洞率＞25% 時（IPC-7095），焊點可靠性顯著下降。
1. 真空回流焊：采用真空度≤5kPa 的回流設備，排出揮發氣體。
2. 焊膏選擇：使用粘度 350±50cps 的低揮發性焊膏，減少氣體生成。
3. 檢測方法：X 射線檢測（AXI）是識別 BGA 空洞的首選手段，可檢測直徑＞15μm 的氣泡，檢出率＞95%。
冷焊表現為焊點表面光滑但內部連接不牢固，常因液相線以上時間（TAL）＜60s 或峰值溫度不足（＜235℃，無鉛焊料）導致。
危害：初期電性能正常，但長期使用易發生斷裂。
1. 回流曲線調整：確保峰值溫度達 235±5℃，TAL 時間控制在 90-120s。
2. 助焊劑活性：選擇高活性助焊劑（ROM1 級，J-STD-004），增強潤濕性。
3. 檢測方法：顯微切片分析可驗證 IMC 層厚度（標準 1-5μm），避免脆性斷裂。
檢測技術 | 適用場景 | 局限性 | 應用建議 |
光學檢測（AOI） | 快速識別橋連、立碑等表面缺陷 | 虛焊漏檢率＞60%，無法檢測內部結構 | 適合高產能產線，需搭配其他技術 |
X 射線檢測（AXI） | 檢測 BGA 空洞、虛焊等內部缺陷 | 設備成本較高 | 用于高可靠性產品（如汽車電子、醫療設備） |
顯微切片分析 | 驗證 IMC 層厚度（1-5μm 為合格范圍） | 破壞性檢測 | 用于研發階段或失效分析 |

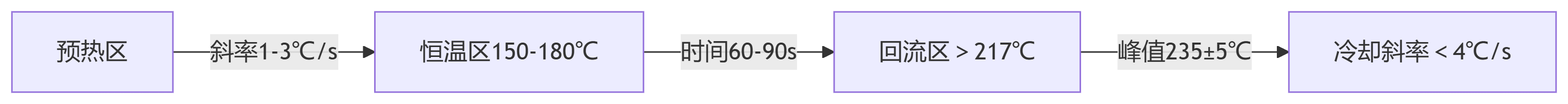

? 預熱區：溫度斜率 1-3℃/s，避免熱沖擊導致元件開裂。
? 恒溫區：150-180℃，持續 60-90s，活化助焊劑并均勻預熱。
? 回流區：峰值溫度 235±5℃（無鉛），TAL 時間 90-120s，確保 IMC 形成。
? 冷卻區：斜率＜4℃/s，防止熱應力導致焊點龜裂。
? 厚度公差：±15μm（CPK≥1.33），確保焊料量一致性。
? 鋼網脫模速度：0.5-1.5mm/s，避免焊膏拉尖或塌陷。
? 環境控制：印刷車間溫濕度控制在 22±2℃、RH 50±10%，減少焊膏氧化。
通過鋼網設計優化、回流焊曲線精確控制及嚴格的來料檢驗，可顯著降低PCB焊接缺陷發生率。建議企業建立SPC（統計過程控制）體系，實時監控焊點良率與DPPM指標，結合AOI和AXI檢測技術，形成工藝閉環管理。未來，可進一步引入AI視覺分析與大數據預測，持續提升電子組裝的可靠性與生產效率。想了解更多歡迎聯系IPCB（愛彼電路）技術團隊
