IC測試板廠家分享IC SOCKET、測試治具、芯片測試架的定制干貨
2021-07-14
瀏覽次數:1880
分享到:

針對芯片socket的定制,有幾點我們需要了解。

1、socket的用途:

首先我們需要了解,socket的使用用途:測試、老化還是燒錄?

2、需要提供的資料以及測試參數:

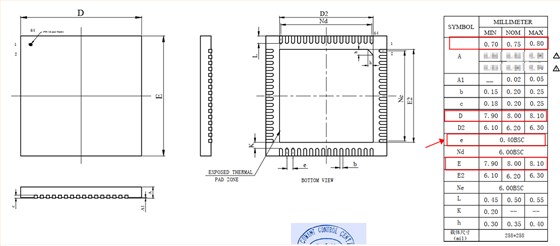

芯片規格書


A:必須包括以下參數:管腳間距、芯片尺寸、厚度等;

B:測試的參數指標:溫度、頻率、電流、電壓等;

老化座還需提供老化持續時長;

射頻類芯片頻率的插損、回?fù)p;

3、如果是用來作性能測試使用,那么是做測試座還是測試治具呢?

可以先了解一下測試座和測試治具的區別是什么?

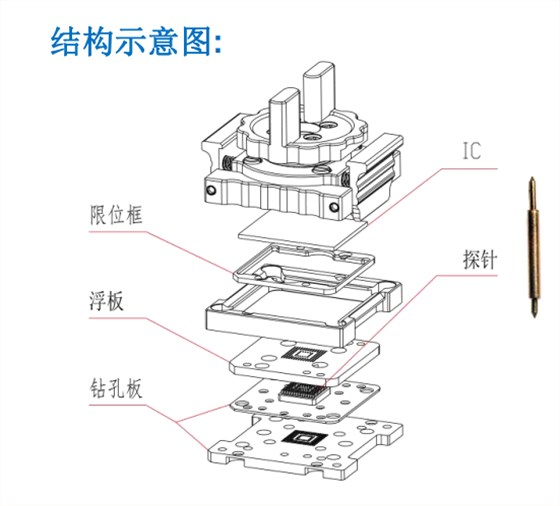

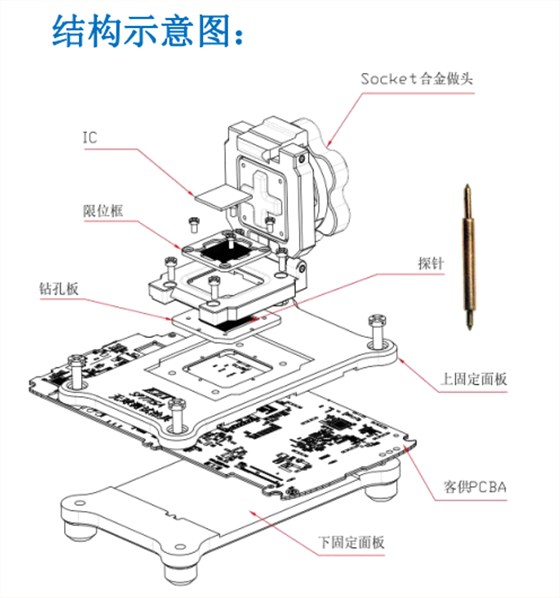

請參考以下兩種的結構示意圖:(左圖為測試座,右圖為測試治具)



測試座(左圖)是客戶根據我們的socket布板圖來layout PCB測試治具(右圖)是我們根據客戶現有的PCB板來設計治具裝上測試socket

根據以上結構圖示我們可以看出,二者的區別在于,測試座(左圖)是客戶根據我們的socket布板圖來layout PCB,而測試治具(右圖)是我們根據客戶現有的PCB板來設計治具裝上測試socket.

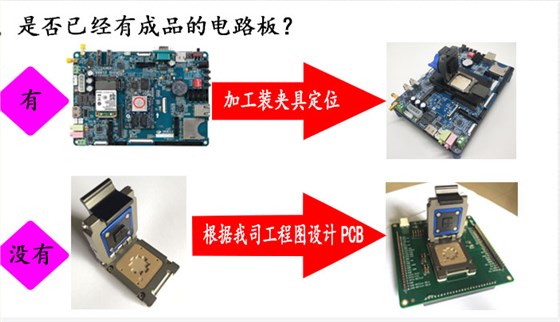

主要依據客戶的測試情況,如果有現成PCBA板,那就可以直接在在客供的PCB板上,拆下待測的芯片,在對應位置裝上socket做成治具。

而如果沒有測試板,那就需要根據我們的socket布板圖來重新layout PCB了。

socket布板圖來重新layout PCB
