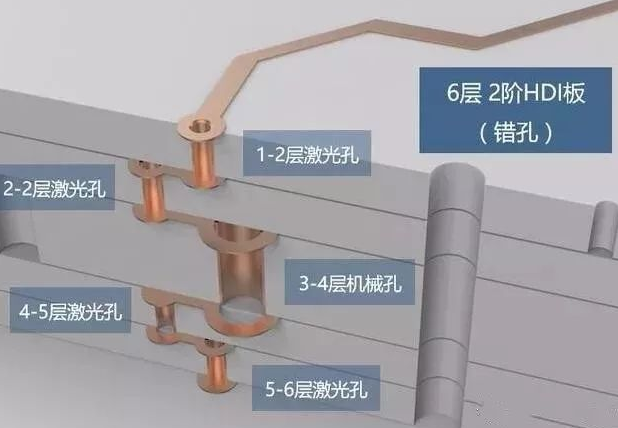

兩階HDI板又有錯孔結構和疊層結構，所謂錯孔，就是兩層激光孔是錯開的。為什么要錯開呢？因為鍍銅鍍不滿，孔里面是空的，所以不能直接在上面再打孔，要錯開一定的距離，再打上一層的空。

6層二階=4層1階外面再加2層。8層二階=6層1階外面再加2層。

疊孔板，工藝復雜價格更高。錯孔板的兩層激光孔重疊在一起，線路會更緊湊。需要把內層激光孔電鍍填平，然后在做外層激光孔。價格比錯孔更貴一些。

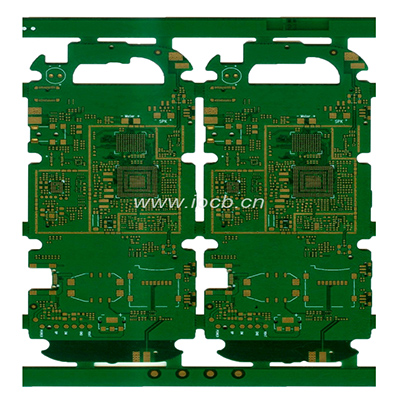

品    名：六層二階HDI PCB
板    材：FR4 聯茂
層    數：6層
板    厚：0.8mm
表面工藝：沉金+OSP
銅    厚：0.5OZ
最小線寬/線距：2.5mil/2.5mil
用    途: 通訊
