LED顯示屏電路板一般是燈板和驅動板組成，目前市面上有兩種設計方案，一種是燈驅合一，一種燈驅分離。

燈驅合一：LED燈和驅動IC全部在同一個板上，IC在PCB的正面，省去銅排插。成本稍微低一點

燈驅分離：LED在一個獨立的PCB板，驅動IC又在另一個板上，兩PCB板之間采用排針和排母對插的方式進行信號連接。方便散熱，維修時可以互相替換來檢測。

　LED顯示屏用途有哪些：

　　1）展覽會，LED顯示大屏幕作為展覽組織者提供的重要服務內容之一，向參展商提供有償服務，國外還有一些較大的LED大屏幕的專業性租賃公司，也有一些規模較大的制造商提供租賃服務。

　　2）證券交易、金融信息顯示。這一領域的LED顯示屏占到了前幾年國內LED顯示屏需求量的50%以上，目前仍有較大的需求。

　　3）機場航班動態信息顯示。民航機場建設對住處顯示的要求非常明確，LED顯示屏是航班住處顯示系統FIDS（Flight information Display system）的首選產品。

　　4）港口、車站旅客引導信息顯示。以LED顯示民間為主體的信息系統和廣播系統、列車到發揭示系統、列車到發揭示系統、票務信息系統等共同構成客運樞紐的自動化系統，成為國內火車站和港口技術發展和改造的重要內容。

　　5）體育場館信息顯示。LED顯示屏作為比賽信息顯示和比賽實況播放的的主要手段已取代了傳統的燈光及CRT顯示屏，在現代化體育場館成為必備的比賽設施。

　　6）道路交通信息顯示。智能效通系統（ITS）的興起，在城市效通、高速公路等領域，LED顯示民間作為可變情報板、限速標志等，得到普遍采用。

　　7）調度指揮中心信息顯示。電力調度、車輛動態跟蹤、車輛調高度管理等，也在逐步采用高密度的LED顯示屏。

　　8）郵政、電信、商場購物中心等服務領域的業務宣傳及信息顯示。

　　9）廣告媒體新產品。除單一大型戶內、戶外顯示屏做為廣告媒體外，集群LED顯示屏廣告系統、列車LED顯示屏廣告發布系統等也已得到采用并正在推廣。

　　10）演出和集會。大型顯示屏越來越普遍的用于公共和政治目的的視頻直播，如在我國建國50周年大慶、世界各地的新千年慶典等重大節日中，大型顯示屏在播放實況和廣告信息發布方面發揮了卓越的作用。

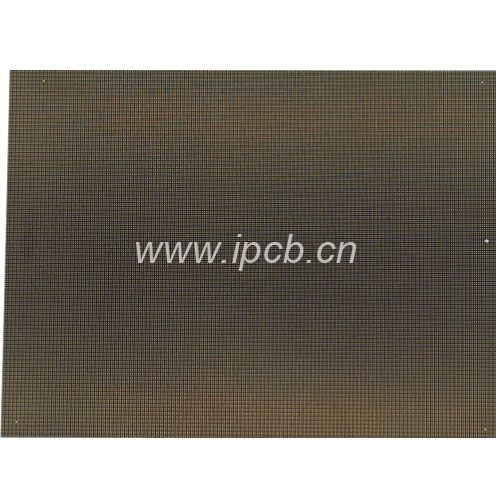

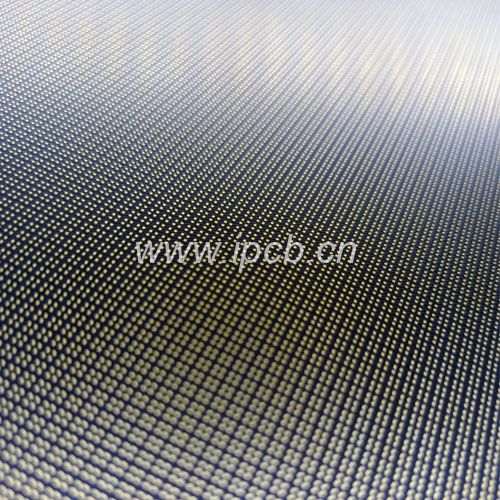

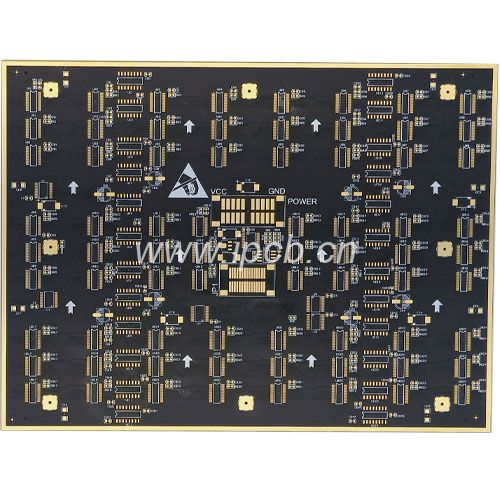

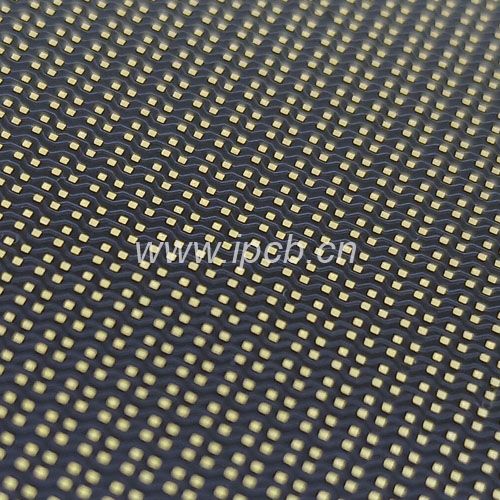

品       名：P2.9LED屏幕線路板

板       材：FR4材料（聯茂IT180）

層       數：6層通孔板

最小線寬：0.075mm(3mil)

最小線距：0.075mm(3mil)

最小孔徑：0.2mm

成品板厚：1.2mm

成品銅厚：1OZ(35μm)

表面工藝：化學沉金

用       途：LED屏幕
