（一）PCB行業概況

(1)PCB定義

印制電路板（簡稱PCB）是以絕緣基板和導體為材料，按照預先設計好的電路原理圖設計制作成印制線路、印制元件或兩者組合的導電圖形的成品板。其主要作用是利用板基絕緣材料隔離表面的銅箔導電層，實現電子元件之間的相互連接和中繼傳輸，使電流沿預設的線路在各種電子元件中放大和衰減 、調制、解碼、編碼等職能，實現電子元器件之間的互連和中繼傳輸。

PCB是電子產品的重要部件之一，小到家電、手機，大到探索海洋、宇宙等產品。只要有電子元件，就采用印刷電路板作為支撐和互連。因此被譽為“電子產品之母”。如果將電子產品比作一個生命體，那么印刷電路板就是連接電路流通的脈絡骨架。

（二）PCB發展歷程

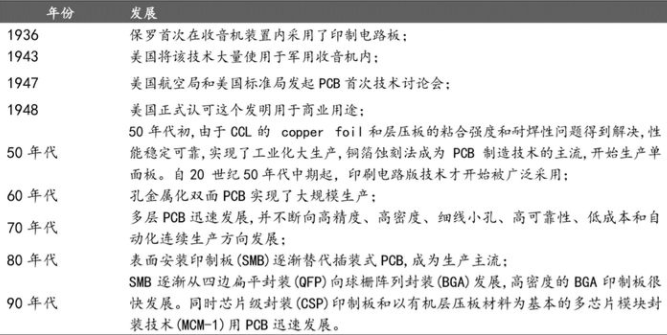

早在 1903 年，Albert Hanson 先生就率先將“線路”概念應用于電話交換系統。用金屬箔剪成線導體，粘在石蠟紙上，上面還貼了一層石蠟紙。當前PCB結構的原型。 1925 年，Charles Docas 在絕緣基板上印刷電路圖案，然后通過電鍍成功地構建了用于布線的導體。直到 1936 年，Paul Eisner 博士才發明了箔膜技術。今天的“圖形轉移技術”就是沿襲了他的發明，可以說是真正的PCB技術的開端。 1948 年，美國正式承認該發明可用于商業用途。 1950年代，銅箔蝕刻法成為PCB技術的主流并開始得到廣泛應用。孔金屬化雙面 PCB 于 1960 年代開始量產。 1970年代，多層板發展迅速。在 1980 年代，表面貼裝印刷電路板 (SMB) 逐漸取代了插裝式 PCB。 1990年代，SMB從QFP發展到BGA。與此同時，基于CSP印制板和有機層壓板的多芯片封裝PCB發展迅速。

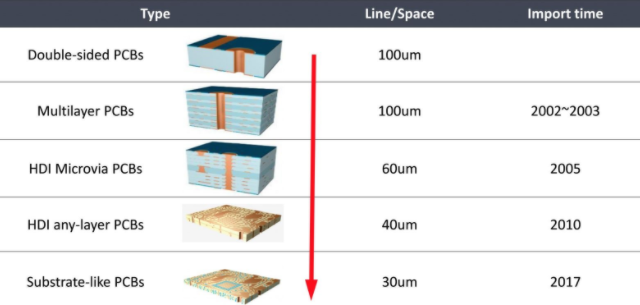

后來，PCB板逐漸向高密度方向發展。從早期的單層、雙層、多層板，到HDIMicroviaPCBs、HDIAnyLayerPCBs，再到目前火爆的類載板，主要特點是線寬線距逐漸縮小。

(3) 封裝層級和互連密度

半導體從晶圓到產品封裝可以分為以下層級

? 零級封裝（晶圓制程）晶圓上電路設計與制造；

? 一級封裝（封裝制程）將芯片與引線框架或封裝基板鍵合，完成I/O互連和密封保護工藝，最終形成一個封裝好的器件。我們通常所說的封裝就是一級封裝；

? 二級封裝（模組或SMT制程）：將元器件組裝在電路板上的制程；

? 三級封裝（產品制造過程）：將多個電路板組合在一主板上或?qū)⒍鄠€(gè)次系統組合成一個完整的電子產品制程。


不同級別的封裝實際上代表了互連密度的差異。晶圓通常使用光刻技術。目前7nm工藝已經量產，5nm工藝已經驗證明年可以量產。這里的硅節點代表集成晶體管的柵極尺寸。一級封裝對應的載板線寬和線距通常小于15μm，將芯片的特征尺寸放大到對應基板特征尺寸的I/O輸出，實現互連芯片和基板之間。二級封裝對應的PCB線寬和間距通常大于40μm，相當于將基板的特征尺寸放大到PCB的特征尺寸，實現信號互連。

實際上，PCB和載板之間有一個中間地帶，這部分實際上是目前比較熱的類載板。消費電子產品小型化的需求導致所用設備的 I/O 輸出越來越小。以 BGA 為例。幾年前，BGA的主流間距是0.6mm-0.8mm。目前智能手機所使用的器件間距已經達到0.4mm，并且正在向0.3mm的間距發展。 0.3mm間距設計需要30μm/30μm。目前HDI還達不到要求，需要更高規格型號的載板。班上載板是下一代PCB剛性板，采用M-SAP工藝，可將線寬/線距縮短至30/30μm。目前廣泛應用于高端智能手機和部分系統級封裝產品。

( 二 ) PCB市場分析

（1）PCB行業周期歷程-四起四落

回顧歷史，自1980年代以來，家電、電腦、手機、通訊等各類電子產品層出不窮，不斷推動著電子行業的持續攀升發展。 PCB作為電子行業的重要組成部分，已四升四落，經歷了四段行業周期，每個周期都由創新要素驅動行業攀升，緩增長直至衰退，繼而新的要素出現，推動行業進入下一個周期。 .

第一階段：1980-1990年是PCB行業的快速起步期。家電在全球的普及，第一次帶動了PCB行業的蓬勃發展。直到1991-1992年，隨著傳統家電的增長高峰和日本經濟的衰退，全球PCB產值下降了10%左右。

第二階段：1993年至2000年，是PCB行業的持續增長期，主要受臺式機普及和互聯網浪潮的推動，HDI、FPC等新技術推動全球PCB市場規模持續增長，而PCB行業整體復合增長率高達10.57%。 2001-2002年互聯網泡沫破滅導致全球經濟萎縮，下游電子終端需求放緩，PCB行業需求受到?jīng)_擊。其產量連續兩年下降約25%。

第三階段：2003-2008年P(guān)CB行業保持持續增長（CAGR=7.73%）。這主要是由于全球經濟復蘇以及下游手機、筆記本電腦等新興電子產品需求增加，刺激了通信和消費電子對PCB行業的刺激作用。但2008年下半年金融危機的爆發打亂了PCB行業良好的增長態勢。 2009年，PCB行業經歷了寒冬，總產值下降了15%左右。

第四階段：2010-2014年P(guān)CB行業呈現小幅震蕩增長趨勢（CAGR=2.29%），主要受益于全球經濟逐步復蘇以及下游各類智能終端產品帶動。隨著電子產品升級換代，需求放緩，2015年至2016年，行業總產值小幅下滑，累計產值-5.62%。

目前，PCB行業整體發展趨緩。 2017年開始，隨著5G、云計算、智能汽車等新的結構性增長熱點的出現，PCB行業有望迎來新的增長動力，進入第一個行業周期發展。五個階段。

(2)PCB產品結構分析

PCB產品有很多種，可按產品材質、導電層數、彎曲韌性、特殊性能、工藝工藝尺寸等分類，按材質可分為：有機板（酚醛樹脂、玻璃纖維/環氧樹脂、聚酰亞胺、BT等）和無機板（鋁基板、銅基板、陶瓷基板主要靠散熱）；按阻燃性能分為：耐燃型和不阻燃型；根據所用基板的彎曲韌性，可分為：剛性板（RigidPCB）、柔性板（FlexPCB）和剛?cè)峤Y(jié)合板（Rigid-FlexPCB）；按導體圖案可分為單面板、雙面板、多層板；按工藝工藝尺寸可分為HDI板和特種板（包括載板、封裝基板、背板、厚銅板、高頻板、高速板等）。

總體來看，剛性板市場規模最大，多層板約占總產值的39%，單/雙板約占14%；其次是柔性板，約占總產值的21%； HDI板和封裝基板約占14%和12%。隨著全球電子產品的不斷更新?lián)Q代，技術進步推動了電子設備不斷向更輕、更薄、更小、移動化的方向發展。為了達到更小空間、更快速度、更高性能的目標，其對印制電路板“輕、薄、短、小”的要求不斷提高，PCB板的結構要求不斷提高。
