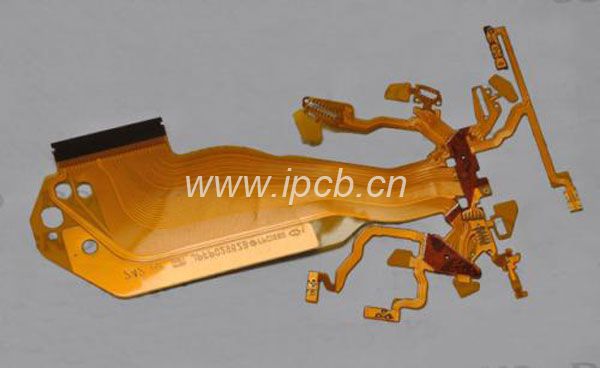

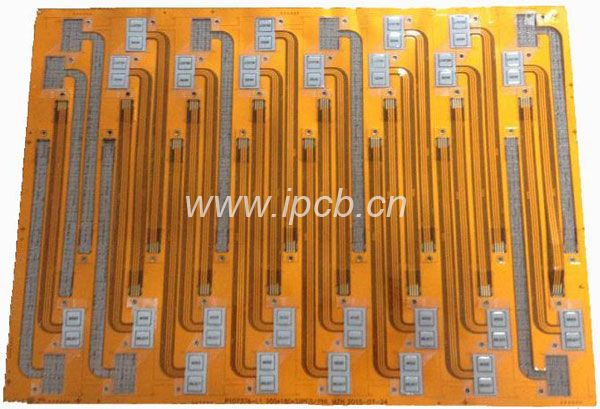

FPC柔性線路板也叫撓性線路板,F(xiàn)PC印制電路板,還有軟板,F(xiàn)PC主要應用于手機、數碼相機、筆記本電腦等多種產品上,柔性線路板的類型有幾種?主要原材料有哪些?我們一起來探討探討!
FPC柔性線路板特點
1、體積小、重量輕。可用于精密小型電子設備應用中;
2、可彎折、撓曲。可用于安裝任意幾何形狀設備機體中;
3、除能靜態撓曲外還可動態撓曲。可用于動態電子零部件之間的連接;
4、能向三維空間擴展,提高了電路設計和機械結構設計的自由度,充分發揮印制板功能;
5、撓性板除普通線路板外。還可有多種功能,如:可做感應線圈、電磁屏蔽、觸摸開關按鍵等。
→FPC與PCB的區別:具有短小、輕薄、可彎折的特點。
FPC主要原材料
其主要原材料有:1、基材,2、覆蓋膜, 3、補強, 4、其它輔助材料。
1、基材
1.1 有膠基材
有膠基材主要有三部分組成:銅箔、膠、和PI,有單面基材和雙面基材兩種類別,只有一面銅箔的材料為單面基材,有兩面銅箔的材料為雙面基材。
1.2 無膠基材
無膠基材即是為沒有膠層的基材,其是相對于普通有膠基材而言,少了中間的膠層,只有銅箔和PI兩部分組成,比有膠基材具有更薄、更好的尺寸穩定性、更高的耐熱性、更高的耐彎折性,更好的耐化學性等優點,現在已被廣泛使用。
銅箔:目前常用銅箔厚度有如下規格,1OZ 、1/2OZ 、1/3OZ ,現在推出1/4OZ厚度的更薄的銅箔,但目前國內已在使用此種材料,在做超細路(線寬線距為0.05MM及以下)產品。隨著客戶要求的越來越高,此種規格的材料在將來將會被廣泛使用。
2、覆蓋膜
主要有三部分組成:離型紙、膠、和PI,最終保留在產品上只有膠、和PI兩部分,離型紙?jiān)谏a(chǎn)過程中將被撕掉后不再使用(其作用保護膠上有異物)。
3、補強
為FPC特定使用材料,在產品某特定部位使用,以增加支撐強度,彌補FPC較“軟”的特點。
目前常用補強材料有以下幾種:
1)FR4補強:主要成分為玻璃纖維布和環氧樹脂膠 組成,同PCB所用FR4材料相同;
2)鋼片補強:組成成分為鋼材,具有較強的硬度及 支撐強度;
3) PI補強:同覆蓋膜相同,有PI和膠離型紙三部分組成,只是其PI 層更厚,從2MIL到9MIL均可配比生產。
4、其他輔材
1)純膠:此粘合膠膜是一種熱固化型丙烯酸酯類粘合膠膜有保護紙/離型膜和一層膠組成,主要用于分層板、軟硬結合板、及FR-4/鋼片補強板,起到粘合作用。
2)電磁保護膜:粘貼于板面起屏蔽作用。
3)純銅箔:只有銅箔組成,主要用于鏤空板生產。
FPC柔性線路板的類型
FPC類型有以下6種區分:
A、單面板:只有一面有線路。
B、雙面板:兩面都有線路。
C、鏤空板:又稱窗口板(手指面開窗)。
D、分層板:兩面線路(分開)。
E、多層板:兩層以上線路。
F、軟硬結合板:軟板與硬板相結合的產品。
FPC未來
FPC未來可能主要從四個方面去不斷創新,主要在:
1、厚度。FPC的厚度必須更加靈活,必須做到更薄;
2、耐折性。可以彎折是FPC與生俱來的特性,未來的FPC耐折性必須更強,必須超過1萬次,當然,這就需要有更好的基材;
3、價格。現階段,F(xiàn)PC的價格較PCB高很多,如果FPC價格下來了,市場必定又會寬廣很多。
4、工藝水平。為了滿足多方面的要求,F(xiàn)PC的工藝必須進行升級,最小孔徑、最小線寬/線距必須達到更高要求。
