柔性電路板怎么壓制成軟硬結合板?方法介紹
2020-07-14
瀏覽次數:1827
分享到:

  柔性電路板經過一系列的生產加工之后,如果還要制成軟硬結合板,那么這個時候就需要與硬板一起結合,又經過一系列的加工之后,最終制成軟硬結合板,怎么制作的呢?我們一起來看看詳細步驟!

  1、壓制與切割

  如果柔性電路板還要與硬質板壓制成軟硬結合板(我們感興趣的部分),我們需要把柔性板和硬質板壓制在一起。與普通的柔性板相同,它需要獨立鉆孔、電鍍并蝕刻。不同的是由于缺少玻璃纖維,所以它更薄、更有彈性,彈性差一點的板可以根據需求使用PI和玻璃纖維制造,最后也要把它作為夾層與硬質板壓制在一起,并做成拼板。

  2、層壓疊層

  柔性電路板是與硬質電路板和其他柔性板,通過粘接劑熱壓在一起的,每個柔性板彼此是不相鄰的。為了保持靈活性,每個柔性板最多有2個銅皮層,柔性板之間是被硬質半固化片、基板或者由環氧樹脂或和丙烯酸酯膠粘劑制成的PI芯粘接片所分離的,從本質上講,每個硬質板在柔性板填充的部分都是單獨切割的。

  柔性電路已經嵌在最終的拼板中,在柔性電路下面保留了硬質電路板,用于支撐柔性電路。這樣有助于在焊裝過程中保持柔性電路平整。如果柔性電路沒有支撐的話會有一些潛在的危害,比如焊裝過程中柔性電路彎曲或者大裂縫,尤其是在回流焊爐中。

  阻焊可以使用類似壓貼紙的覆蓋膜,或用前面提到的光敏阻焊涂料。最后,由柔性板和硬質板構成的6層的板壓制完成后,最外層(頂部和底部)的銅箔層就要連接在一起了。通常是從頂層到底層鉆孔,然后涂鍍就完成了。也可以使用激光鉆盲孔(從頂層到柔性板或者從底層到柔性板),不過這樣會增加成本。

  最后一步是印刷頂層和底層的阻焊層、絲印層和防腐鍍金(如:化鎳浸金)或焊錫均涂(HASL)。

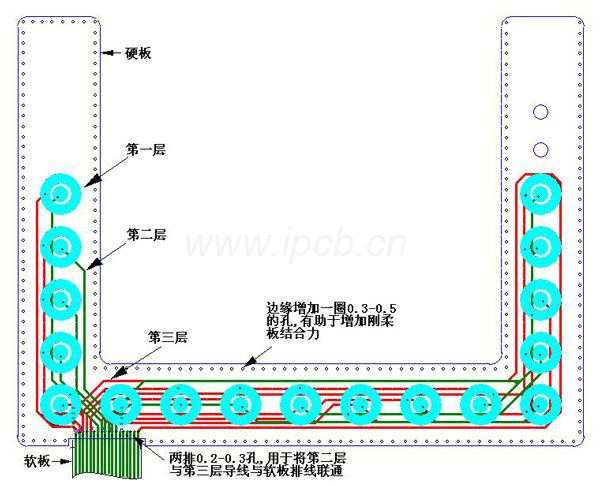

軟硬結合板層壓

  3、多個柔性板結構

  盡管原理上軟硬結合板可以使用各種層疊結構,但是如果你沒能謹慎考慮生產步驟及材料屬性,它的造價會貴得離譜。設計柔性電路的一個重要考慮是,要了解電路彎曲時材料內部所能承受的壓力。在反復多次地彎曲后,銅會硬化并產生疲勞斷裂。緩解這個問題的一種方法是使用單層的柔性電路結構,這樣,銅處于彎曲半徑的中心,薄膜板和覆蓋層最大限度吸收了的壓縮和拉伸應力,如圖5所示。由于聚酰亞胺具有良好的彈性,所以問題不大。相比多銅層結構,單層銅皮結構能在反復的運動中具有更長的生命周期。

  對于需要多次重復彎曲的電路,最好使用單層柔性結構,并且使用RA銅來增加疲勞壽命,同理,多個獨立的柔性電路通常也是很有必要的,但最好避免在重疊部分彎曲,因為柔性部分的長度會限制彎曲半徑。

  4、膠珠

  在柔性板離開硬質板的地方需要考慮加強它的牢固度,環氧樹脂、丙烯酸或熱熔膠都可以幫助提升使用壽命,但是,點膠和等它固化,會增添額外勞動及生產周期。

  當然可以使用自動點膠機,不過你必須非常仔細地與裝配工程師一起合作,來確保裝配完成后這個膠珠不會掉下來。在某些情況下,即便是費時、費錢,也必須要手動上膠。無論采用哪種方式,你都需要為裝配人員提供清晰的操作手冊。

  5、補強板和終端

  如果不與硬質板組裝在一起,那么柔性電路的終端通常會與連接器相連,這種情況下,終端部分可以添加補強板,補強板的材料多為更厚的聚酰亞胺或者FR-4,一般來說,它有助于把柔性板嵌壓到硬質板上。

  6、拼板

  在焊裝的過程中,軟硬結合板是拼在一起的,我們把元件放置并焊接在硬質板部分,某些產品需要在柔性板部分焊裝元器件,這種情況下,柔性板的下面要保留硬質板,用于支撐柔性板,硬質板不與柔性板粘貼在一起,并且使用可控制深度的銑刀銑出它的輪廓,當焊裝完成后,工人用手就可以把它壓下來,一塊軟硬結合板就完成了。

  以上就是iPcb小編給大家分享的柔性電路板怎么壓制成軟硬結合板的一些pcb知識,希望對大家有所幫助,如果大家對軟硬結合板,多層電路板,pcb高頻板等與pcb相關高難度的pcb板不能生產的,可免費咨詢iPcb,iPcb會專業為你服務。
