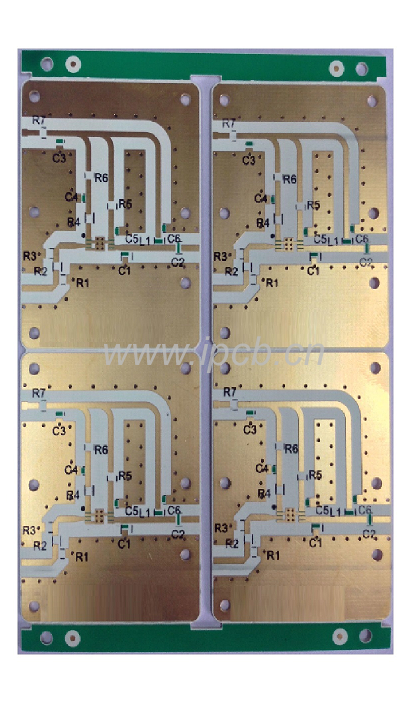

    羅杰斯Rogers RT/Duroid6035高頻板

    品    名:羅杰斯Rogers RT/Duroid6035高頻板

    板    材:羅杰斯Rogers RT/duroid 6035HTC
    板    厚:0.9mm
    層    數:2層
    介電常數  : 3.5
    損耗因子:0.0004-0.0009
    介質厚度:0.762mm
    Td:500
    阻燃等級:V-0
    導 熱 性 :1.44w/m.k
    密      度 :2.2gm/cm3
    表面工藝:沉銀
    銅    厚:基銅0.5OZ,成品銅厚1OZ

    用    途: 通訊基站,儀器





    產品詳情 技術參數

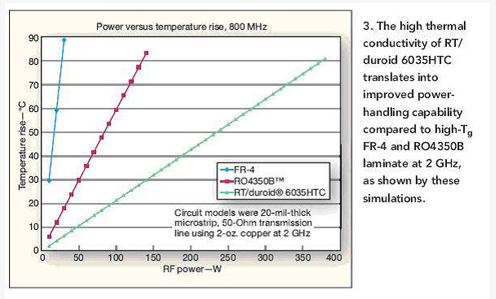

    RT/duroid 6035HTC材料具有比FR-4、甚至若干低損耗高頻層壓材料高得多的熱導率。這種材料由陶瓷填充的PTFE復合電介質和標準或反向處理過的電解 (ED)銅箔組成。該材料由于具有很高的熱導率,因而被廣泛地用于數百瓦特的功率微波放大器中進行高效的熱管理。在z軸上,它在10GHz時的相對介電常 數為3.50,并且其在整個電路板上的公差保持在±0.05之內,從而保持傳輸線的阻抗一致。x和y軸的CTE是19ppm/℃,與銅的CTE接近匹配。

    duroid? 6035HTC層壓板是陶瓷填充的聚四氟乙烯組分高頻電路材料,具備高導熱性,專為大功率射頻微波應用設計。

    duroid 6000 層壓板也具備卓越的電子性能,廣泛用于高可靠性、航天航空應用領域。

    當然,在電路設計中,正確的熱管理并不只是簡單地選擇具有最佳熱屬性的電路層壓板。有許多其它因素會影響工作在給定功率電平和頻率的電路的溫度。例如,電路材料由耗散因數來表征,它是由介電材料引起的損耗。還有通過傳導性傳輸線(例如微帶線或帶狀線電路)的損耗,并且越高的插入損耗,將導致傳輸線在較高的功率電平下產生越多的熱量。PCB上銅導體的粗糙性會導致插損的增加,特別是在較高頻率時。

    此外,PCB材料介電常數的選擇將決定微 波/射頻電路的尺寸和密度,因?yàn)槲⒉▊鬏斁€結構的尺寸取決于要處理的信號波長。當相對介電常數較大時,達到給定阻抗所需的傳輸線的尺寸會較小,而PCB的功率處理能力將受限于導線的寬度和插損以及地平面間距。舉例來說,對于一個放大器電路,選擇具有較小相對介電常數的PCB材料,對于給定阻抗可以使傳輸線 更寬,從而改善熱流。使用相對介電常數較大的PCB材料,將導致更細的傳輸線尺寸和間距更密的電路,因而在大功率電路中可能形成熱點。另外,選擇低耗散因 數的材料,有助于最大程度地減小傳輸線的插損,并優化放大器電路的增益。













    品    名:羅杰斯Rogers RT/Duroid6035高頻板

    板    材:羅杰斯Rogers RT/duroid 6035HTC
    板    厚:0.9mm
    層    數:2層
    介電常數  : 3.5
    損耗因子:0.0004-0.0009
    介質厚度:0.762mm
    Td:500
    阻燃等級:V-0
    導 熱 性 :1.44w/m.k
    密      度 :2.2gm/cm3
    表面工藝:沉銀
    銅    厚:基銅0.5OZ,成品銅厚1OZ

    用    途: 通訊基站,儀器
