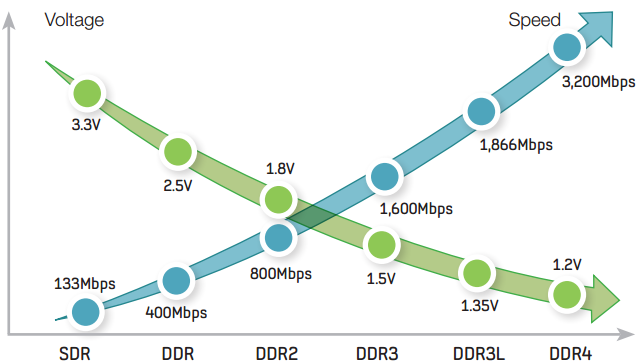

到底啥子是高速電路呢？在以往的低速時期，電平跳變時信號升漲時間較長，一般有幾個ns。部件間的互串線不至于影響電路的功能，沒不可缺少關切信號完整性問題。但在今日的高速時期，隨著IC輸出開關速度的增長，眾多都在皮秒級，無論信號周期怎么樣，幾乎全部預設都碰到了信號完整性問題。額外，對低功耗尋求要得內核能發電壓越來越低，DDR4 1.2v內核能發電壓已經很常見了。因為這個系統能寬容忍耐的噪聲余量越來越小，這也要得信號完整性問題更加冒尖。

信號完整性問題的溯源在于信號升漲時間的減小。縱然布線拓撲結構沒有變動，假如認為合適而使用了信號升漲時間細小的IC芯片，現存預設也將處于臨界狀況還是根本就休止辦公。

　1.高速電路的定義

狹義的了解是，一般覺得數碼思維規律電路的頻率達到還是超過50MHz，并且辦公在這個頻率之上的電路已經占到達整個兒電子系統相當?shù)慕飪桑缛种唬头Q為高速電路。而其實，信號邊沿的諧波頻率比信號本身的頻率高，是信號迅速變動的升漲沿與減退沿導發了信號傳道輸送的各種問題。所以，當信號存在的地方的傳道輸送途徑長度大于1/6倍傳道輸送信號的波長時，信號被覺得是高速信號；當信號沿著傳道輸送線廣泛散布時，發生了嚴重的趨膚效應和電離傷耗時，覺得是高速信號。因為這個，一般約定假如電路板上信號的廣泛散布延緩大于二分之一數碼信號驅動端的升漲時間，則覺得此類信號是高速信號并萌生傳道輸送線效應，這么的電路就是高速電路。

　2.高速與高頻差別及結合

大部分數的信號完整性卷帙，在施行信號完整性研討之前，普通都會先來紹介高速與高頻這兩個基本概念，從這一點兒可以曉得區別這兩個概念的關緊性，由于，經過這兩個概念可以明確信號完整性剖析的對象。對于，高頻這個概念了解起來比較簡單，它只是對頻率的一種描寫，大家曉得，頻率是周期的倒數，高頻是高頻率，短周期的述說。

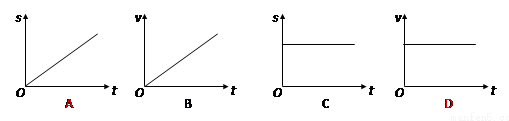

再說高速這個概念，歸回到速度的概念，速度是表征運動快慢的物理量，在物理學里是位移對時間的微分，也就dS/dt。一樣可以應用在電路三拇指的是，電位移對時間的微分，表征為電壓變動的快慢，也就dV/dt，一般我們會述說為升漲時間。所以，高速電路是電壓變動快，升漲時間短的述說。在電路系統中，升漲時間的體積對于信號完整性的影響很大，也是引動信號完整性問題的溯源存在的地方。以至于信號完整性剖析基本上都是環繞dV/dt來剖析和商議的，而不是對于周期來商議，這也是高速與高頻的實質差別。

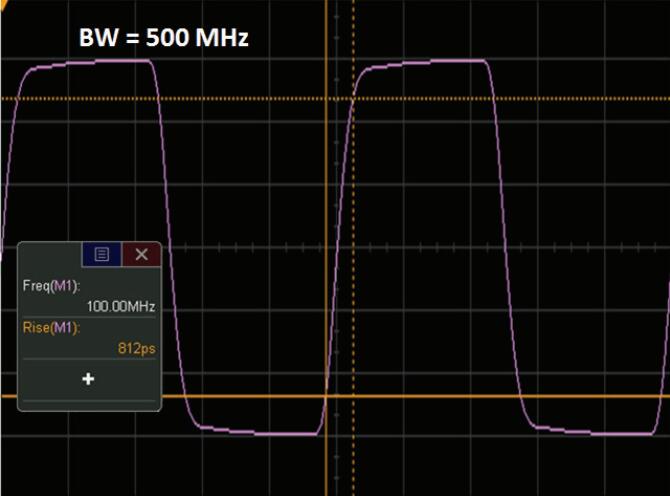

所以，從上頭對兩個概念的描寫，可以理解到，高頻與高速并沒有直接的關系。可以正反舉幾個例子。例如，當一個報時的鐘信號的頻率為50MHz，升漲時間為90ps，那末它不是一個高頻信號，但它是一個高速信號，也就是頻率不高，但升漲沿快。又譬如，頻率為500MHz，升漲時間為0.8ns，那末它與上例中信號對比，頻率要高眾多，但速度卻遠比上例的信號低。所以，我們說，信號的高頻與高速沒有之間的關系。

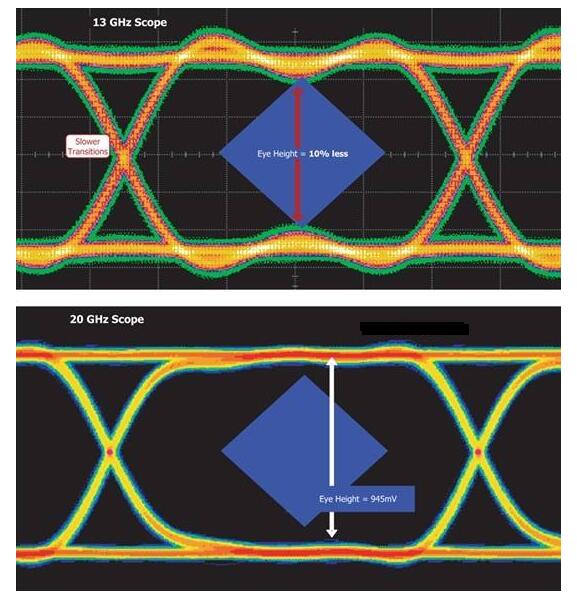

從另一個角度來看，高速與高頻果真沒有半毛錢關系嗎？實際上不然，大家通例會將這兩個概念淆惑正是由于它二者存在千絲萬縷的結合。具體說來，就是隨著頻率的升高，周期減小，所帶來的最后結果是，我們務必把速度做高，端由是我們務必保障足夠的樹立時間與維持時間。隨著周期的壓縮，要想有足夠的樹立時間與維持時間，就只能使升漲時間與減退時間縮減，以資來滿意信號的時序管用性的要求。舉個板栗，一個信號的頻率為100MHz，即周期為10ns，升漲時間與減退時間作別為1ns，這么信號的管用采集樣品時間窗戶為：（10-1-1）ns，即8ns。假如此信號的頻率增長到200MHz時，維持升漲時間與減退時間未變的話，采集樣品窗戶就成為了（5-1-1）=3ns，并且隨著頻率的接著升高，采集樣品窗戶會接著減低，極度事情狀況會造成沒有辦法準確的采集樣品，于是就強迫做升漲時間與減退時間減小，來滿意越來越高的采集樣品報時的鐘頻率。總結概括成一句話，也就是頻率的升高定然強迫做速度的增長，高頻電路的高級演化造成了高速電路，高頻與高速之間是充分條件，而不是不可缺少條件。額外，在信號完整性的剖析過程中， 普通著意著重提出的是高速電路。
