PCB板材的TG是什么意思?

1.基板由固態融化為橡膠態流質的臨界溫度,叫Tg點即熔點

2.Tg點越高表明板材在壓合的時候溫度要求越高,壓出來的板子也會比較硬和脆,一定程度上會影響后工序機械鉆孔(如果有的話)的質量以及使用時電性特性。

3.Tg點是基材保持剛性的最高溫度(℃)。也就是說普通PCB基板材料在高溫下,不但產生軟化、變形、熔融等現象,同時還表現在機械、電氣特性的急劇下降

4.一般Tg的板材為130度以上,High-Tg一般大于170度,中等Tg約大于150度;基板的Tg提高了,印制板的耐熱性、耐潮濕性、耐化學性、耐穩定性等特征都會提高和改善。TG值越高,板材的耐溫度性能越好,尤其在無鉛噴錫制程中,高Tg應用比較多。 近年來,要求制作高Tg印制板的客戶逐年增多。下面來介紹一下高Tg線路板到底是什么。

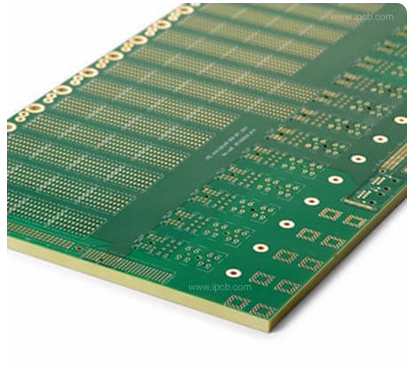

 36層( M6板材)高TG多層板

   36層( M6板材)高TG多層板

    高Tg指的是高耐熱性。一般Tg的板材為130度以上,高Tg一般大于170度,中等Tg約大于150度,通常Tg≥170℃的PCB印制板,稱作高Tg印制板。 隨著電子工業的飛躍發展,特別是以計算機為代表的電子產品,向著高功能化、高多層化發展,需要PCB基板材料的更高的耐熱性作為重要的保證。以SMT、CMT為代表的高密度安裝技術的出現和發展,使PCB在小孔徑、精細線路化、薄型化方面,越來越離不開基板高耐熱性的支持。      基板的Tg提高了,印制板的耐熱性、耐潮濕性、耐化學性、耐穩定性等特征都會提高和改善。TG值越高,板材的耐溫度性能越好 ,尤其在無鉛制程中,高Tg應用比較多。  所以一般的FR-4與高Tg的FR-4的區別:是在熱態下,特別是在吸濕后受熱下,其材料的機械強度、尺寸穩定性、粘接性、吸水性、熱分解性、熱膨脹性等各種情況存在差異,高Tg產品明顯要好于普通的PCB基板材料。
